1. INTRODUCCIÓN
Uno de los métodos más usados hoy en día para resolver problemas de Ingeniería es el llamado “Método TRIZ”, acrónimo ruso de la Teoría de Resolución de Problemas Inventivos (Teoriya Resheniya Izobretatelskikh Zadatch). Para formular adecuadamente un problema y aplicar la TRIZ, lo primero es definir las contradicciones físicas y técnicas del problema de una manera adecuada. En gran medida, la parte "contradicciones" termina con una serie de recomendaciones de principios inventivos o de ingeniería a ser usados dentro de la lista de 40 posibilidades actualmente conocidas. Las contradicciones se consideran el origen de todo problema técnico y surgen cuando dos necesidades de un producto o proceso están en conflicto y sin embargo, están asociadas para alcanzar un objetivo, (Yanwei et al., 2016).
El planteamiento adecuado de cualquier problema de inventiva o innovación tecnológica, proporciona en gran medida, o la solución más adecuada o señala el mejor camino a seguir, (Aguilar y col., 2013). Un análisis realizado por (Martinez, 2007) indica que, de todos los ámbitos de la ingeniería, especialmente el relacionado con la mecánica y sus derivaciones, es el diseño conceptual; el más huérfano de apoyo de herramientas, metodologías y hasta tecnologías. Esto fue así hasta que surgiera con fuerza la alternativa del Método TRIZ, (Orloff, 2017). Este método ha sido aplicado con éxito a muchos problemas de ingeniería (Ishak et al., 2018), (Rahim et al., 2018), (Weng y Wu, 2018).
El objetivo del presente artículo es ampliar y completar la matriz de contradicciones de la TRIZ con vista a aumentar su utilidad y objetividad para los diseñadores mecánicos, especialmente para los diseñadores de engranajes. Las propuestas son evaluadas a través de un ejemplo de cálculo aplicado a las transmisiones por engranajes cilíndricos de dientes rectos exteriores de material plástico.
2. MATERIALES Y MÉTODOS
2.1. Solución de problemas usando TRIZ
La solución de problemas usando la metodología TRIZ comprende cuatro pasos, (Orloff, 2016):
Problema particular o específico: El problema específico se debe llevar a un problema genérico, es decir, se deben usar los 39 parámetros técnicos de TRIZ para identificar completamente el problema.
Problema genérico: En esta etapa se analiza la matriz de contradicciones, cuya función es mostrar cómo otros problemas generales análogos al que se plantea han sido resueltos por medio de la historia del conocimiento.
Solución general: Son conocidas como principios de inventiva y son soluciones que se pueden dar al problema dado.
Solución específica: Finalmente, al usar estas soluciones generales, se trata de solucionar el problema específico. Este tipo de procedimiento permite romper con la inercia psicológica y, de esta manera, se logran soluciones innovadoras y soluciones a problemas concretos.
2.2. Matriz de contradicciones y principios de invención
La matriz de contradicciones es la herramienta que contrasta las características o parámetros del sistema que se deben mejorar, frente a los parámetros de diseño que se deterioran o empeoran. En la intersección de estos se establecen los principales principios de inventiva involucrados que han de ser empleados en solución de una contradicción particular. Altshuller desarrolló los denominados “40 principios de invención”, que pueden ser consultados en (Altshuller, 2002), destacándose entre ellos los siguientes, que pueden ser aplicados al diseño mecánico:
Asimetría que consiste en sustituir una forma simétrica por una asimétrica, y si el objeto fuese asimétrico, aumentar el grado de asimetría.
Uso de materiales compuestos.
Los principios inventivos son necesariamente de naturaleza genérica, o sea no obedecen a ninguna rama de las ingenierías en particular. Según Mann (2001), la aplicación subsiguiente de este tipo de declaración genérica a las condiciones inevitablemente específicas de un problema particular puede ser a menudo un proceso lleno de incertidumbre.
Muchos usuarios de TRIZ debaten el valor de la matriz de contradicciones como una herramienta para resolver problemas (Domb, 2014), (Nassar y AbouRizk, 2016).. Una gran parte de insatisfacción con la matriz de contradicciones, es que algunos conceptos se encuentran desactualizados, y su actualización requiere de mucho esfuerzo. En (Swee et al., 2016) se muestran los 39 parámetros o características que tienen los sistemas tecnológicos propuestos por Altshuller. Estos parámetros colocados en filas y en columnas, constituyen la matriz de contradicciones, ya que mejorando uno, empeora el otro. En la figura 1 se presenta una parte de la matriz de contradicciones que será objeto de modificación en el presente artículo, resaltando los parámetros potencia y resistencia. Según la matriz clásica de TRIZ los principios de ingeniería para resolver la contradicción potencia - resistencia son: 26, 10, 28, 35.
Tabla 1.
Matriz Clásica de TRIZ. Adaptada de (Domb et al., 1998)
2.3. Modificaciones realizadas a la matriz original.
Mann (2002), después de haber realizado un análisis exhaustivo en bases de datos y de procesar 130 patentes de invención llegó a varias conclusiones interesantes, destacándose, entre ellas, las siguientes:
La matriz clásica de contradicciones de TRIZ fue ensamblada de patentes mecánicas hace muchos años atrás. Solo tiene un 48% de tasa de éxito, a la actualidad, lo cual es una tasa baja, sin embargo, todavía se puede usar.
Se deben introducir más parámetros en la matriz, con la perspectiva de actualizarla. La matriz clásica debe ser interpretada como que usando principios de contradicción se resuelven algunos tipos de problemas. Si la matriz recomienda 3 o 4 principios, esto no impide poder usar los otros restantes.
Las recomendaciones de los principios de la matriz, deben ser usadas como un punto de partida, más que como una solución definitiva.
Mann y Dewulf (2003) hicieron un análisis de la matriz de contradicciones, centrándose esencialmente en las contradicciones resistencia - peso y forma - estabilidad. En ambos casos concluyeron que, para un buen desempeño, la matriz debía ser modificada. En el caso de resistencia - peso, la matriz original contempla los principios 1, 26, 27 y 40; y la matriz modificada los principios 1, 2, 31, 40, es decir estos autores cambiaron totalmente los principios de ingeniería para la solución del problema, manteniendo solamente dos de ellos, eliminando dos principios originales e incluyendo nuevos principios (ver figura 1a). En el caso de forma - estabilidad estos autores modifican prácticamente todos los Principios de Ingeniería a ser aplicados. La matriz original contempla los principios 1, 4, 18 y 33; y en la matriz modificada los principios 24, 31, 35 y 40, es decir cambiaron totalmente los principios de ingeniería para la solución del problema (ver figura 1b).

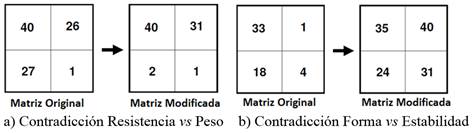

Figura 1.
Matrices originales y modificadas, (Mann y Dewulf, 2003)
2.4. Modificaciones propuestas a la matriz de TRIZ para el diseño de transmisiones por engranajes
Investigaciones recientes relacionadas con los engranajes cilíndricos de dientes rectos exteriores (Kapelevich y Shekhtman, 2017), han demostrado que los dientes asimétricos tienen mayor resistencia a la flexión que los dientes simétricos y por tanto, se indujo que la asimetría es un principio de ingeniería adecuado para resolver la contradicción potencia - resistencia no contemplado en la matriz de contradicciones. Investigando en la literatura, se pudo constatar que otro parámetro que puede aumentar considerablemente la resistencia de los engranajes a cualquier falla y permitir un aumento considerable de la potencia es el uso de la corrección del dentado. Varias investigaciones desarrolladas en diferentes países lo demuestran (Balambica et al., 2015), (Chernets et al., 2016). Sin embargo, en la matriz de contradicciones, este es un principio de ingeniería solo usable para transmisiones por engranajes que puede ser incluido. Por otra parte, hay varios autores investigando la combinación de la asimetría con las correcciones para aumentar la resistencia de las transmisiones por engranaje (Abdullah y Jweeg, 2012), (Moya y Goytisolo, 2014).
Con el desarrollo de los materiales compuestos, y el aumento de sus propiedades mecánicas, estos materiales están siendo muy usados en la actualidad en transmisiones por engranajes (Pogačnik y Tavčar, 2015), además se ha analizado la ventaja de combinar la asimetría con el uso de materiales poliméricos (Moya et al., 2010), (Singh et al., 2018). Del estudio de las referencias anteriores se pueden extraer las hipótesis siguientes para el caso del diseño de transmisiones por engranajes:
Problema Específico: En los engranajes rectos la falla por fatiga por flexión en el pie del diente es una de las principales, a mayor potencia se produce mayor fuerza tangencial y el esfuerzo aumenta; por lo que se desea aumentar la resistencia a determinada potencia, sin embargo, al aumentar la potencia, la resistencia disminuye; entonces, en el caso particular del diseño de transmisiones por engranaje presenta la siguiente contradicción: Potencia - resistencia; parámetro que mejora: potencia - parámetro que empeora: resistencia. En el caso de los parámetros potencia - resistencia, particularmente en la aplicación de esta contradicción al diseño de transmisiones por engranajes, la matriz de contradicciones requiere de transformaciones. Los principios originales en la contradicción potencia - resistencia son: Principio 10. Acción anticipada. (No se corresponde con la naturaleza del problema), Principio 26. Copiado. (No se corresponde con la naturaleza del problema), Principio 28. Remplazar un sistema mecánico con otro sistema . (No se corresponde con la naturaleza del problema), Principio 35. Transformación de propiedades. (No se corresponde con la naturaleza del problema)
Hay cuatro principios de ingeniería que pueden y deben analizarse en el diseño de estas transmisiones: El principio de asimetría (principio 4 de la metodología TRIZ, que no está originalmente establecido para la contradicción potencia - resistencia), el principio de materiales compuestos (principio 40, que no está originalmente establecido para la contradicción potencia - resistencia), el nuevo principio 41 de “correcciones del dentado” (no contemplado dentro de los principios de ingeniería originales) y el principio de la combinación (principio 5, que no está originalmente establecido para la contradicción resistencia - potencia).
2.4.1. Modificación de la matriz para resolver el problema
Para el caso particular de las transmisiones por engranajes, la matriz de contradicciones puede ser modificada como se muestra en la figura 2. De la misma se aprecia que para el caso general de la contradicción resistencia - potencia y su aplicación particular a las transmisiones por engranajes, no se conservan ninguno de los principios originales.
Figura 2.
Contradicción resistencia vs potencia en la matriz
Para evaluar los cuatro principios incorporados mostrados en la figura 2 y demostrar la validez de la matriz, se utilizó como ejemplo una transmisión por engranajes cilíndricos de dientes rectos con las siguientes características: Potencia de 4,4 kW, velocidad de giro del piñón de 1400 rpm, con módulo 4 mm y 25 dientes, ángulo de presión de 20 grados, diámetro del eje 20 mm, material: nylon 6/10, ancho de cara 48 mm, valores estos comunes de una transmisión por engranajes plásticos, (Faires, 1999). Para tener en cuenta la asimetría se introdujo el concepto de coeficiente de asimetría, que no es más que la relación entre el ángulo del perfil en la zona de respaldo, dividido entre el ángulo de ataque, es decir (Cárdenas y col., 2011):
Donde:
= ángulo del perfil mayor (°)
= ángulo del perfil menor (°)
Para evaluar la influencia de la corrección, la asimetría del diente y la combinación de ambas en la resistencia a la flexión de los engranajes plásticos se realizó un experimento usando el método de los elementos finitos con los datos anteriores. Se analizó como variaban las tensiones en el pie del diente para diferentes valores de corrección y de asimetría del perfil. El ángulo de ataque del perfil se mantuvo constante en 20 grados, y el ángulo de respaldo se varió de 20 a 27 grados. Para cada combinación de ángulo de ataque con ángulo de respaldo se evaluó el comportamiento de la corrección, introduciendo coeficientes de corrección que variaron de X=0 hasta X= 1,25. Con los valores de la potencia, las dimensiones geométricas del engranaje y el número de revoluciones y aplicando las fórmulas clásicas para los engranajes cilíndricos de dientes rectos exteriores, (Faires, 1999), se determinaron la fuerza tangencial Ft y la fuerza radial Fr a usar en el experimento: Ft = 600,24 N y Fr = 218,47 N.
3. RESULTADOS Y DISCUSIÓN
3.1 Evaluación de la asimetría y del coeficiente de corrección como principios para resolver la contradicción Potencia-Resistencia
En la figura 3 se muestra como varían las tensiones normales en el eje z (σz) en MPa a lo largo del pie del diente del piñón con un ángulo del perfil de 20 grados y sin corrección. En la figura 4 se muestra el mismo diente, pero con coeficiente de asimetría de 1,35. Se puede apreciar de ambas figuras, que la asimetría logra una disminución de la tensión en el pie del diente.

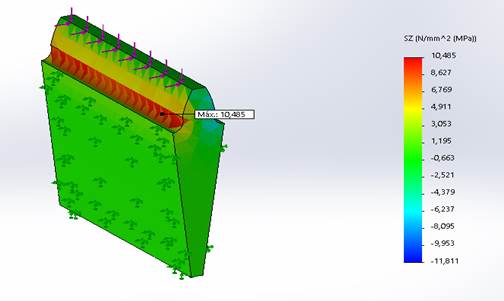

Figura 3.
Tensiones normales de tracción en el eje Z (eje vertical) en la zona más débil del pie del diente para ángulo del perfil del diente de 20° (dientes simétricos)

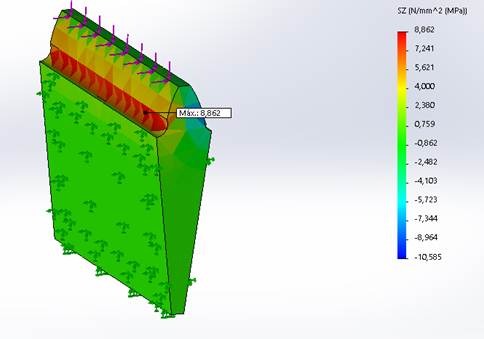

Figura 4.
Tensiones normales de tracción en el eje Z (eje vertical) en la zona más débil del pie del diente para ángulo del perfil del diente de 20° (diente asimétrico)

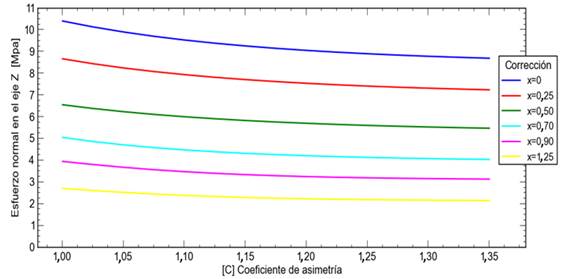

En la Figura 5a, se muestra como varía la tensión normal en el eje Z en función del coeficiente de asimetría. Esto demuestra que la asimetría es un principio válido para resolver la contradicción potencia-resistencia en las transmisiones por engranajes.
Para la determinación de la tensión en el pie del diente en función de la corrección, se tomó el coeficiente de asimetría igual a 1, y se varió el coeficiente de corrección desde 0 hasta 1,25. En la figura 5b se muestra la variación de las tensiones en el eje z calculadas por el método de los elementos finitos en el pie del diente para estas condiciones. El uso de correcciones tiene una gran influencia en reducir los esfuerzos en la base del diente, según muestra en la figura 5b.
Figura 5.
Disminución de las tensiones en función de la asimetría y la corrección.
3.3 Evaluación de la influencia del coeficiente de asimetría y la corrección en la disminución de la tensión en el pie del diente (principio de combinación)
En la figura 6 se muestra como varían las tensiones normales en el eje z en función del coeficiente de asimetría y de la corrección para un ángulo de ataque de 20º. Esta figura se obtuvo de la determinación de las tensiones variando el coeficiente de asimetría y la corrección usando el método de los elementos finitos. Como puede apreciarse, combinando estos dos principios: la asimetría y la corrección, se puede aumentar considerablemente la resistencia a la fractura de las transmisiones por engranajes.
Figura 6.
Variación de las tensiones normales en el pie del diente eje Z (vertical) en función del coeficiente de asimetría y de la corrección para un ángulo del perfil del diente en la zona de ataque de 20°
4. CONCLUSIONES
Se modificó la matriz de contradicciones de la TRIZ para resolver la contradicción potencia-resistencia en el diseño de engranajes, variando los principios de ingeniería previamente establecidos para esta contradicción.
Se establecieron cuatro nuevos principios para resolver y solucionar la misma. Los principios que se deben usar para resolver la contradicción potencia - resistencia en las transmisiones por engranajes cilíndricos de dientes rectos son: principio 4: Asimetría, principio 40: Materiales Compuestos, principio 5: Combinación, principio 41 (nuevo principio): Corrección de dentado.
Usando el método de los elementos finitos se demostró que efectivamente, esos cuatro principios de ingeniería resolvieron la contradicción potencia - resistencia cuando se aplican a transmisiones por engranaje.
